Bài làm đạt điểm thủ khoa hội đồng, và nằm trong đồ án đạt giải loa thành.
I. Điểm nổi bật
1. Rất hiếm bài làm tính toán đầy đủ chính xác khối lượng lớn 2 phương án sàn
2. Rất hiếm bài làm có kiểm tra rung động sàn do bước chân con người
3. Rất hiếm bài làm có đầy đủ file tính toán đặc biệt là Adapt builder safe excel
II. FILE GỬI BẠN
1. Thuyết minh: 1 file word (.doc) – 31 trang
2. Phụ lục thuyết minh: 1 file word (.doc) – 126 trang
3. Bản vẽ sàn hoàn thiện: 1 file autocad (.dwg) – 7 bản vẽ
Bản vẽ sàn phẳng BTCT

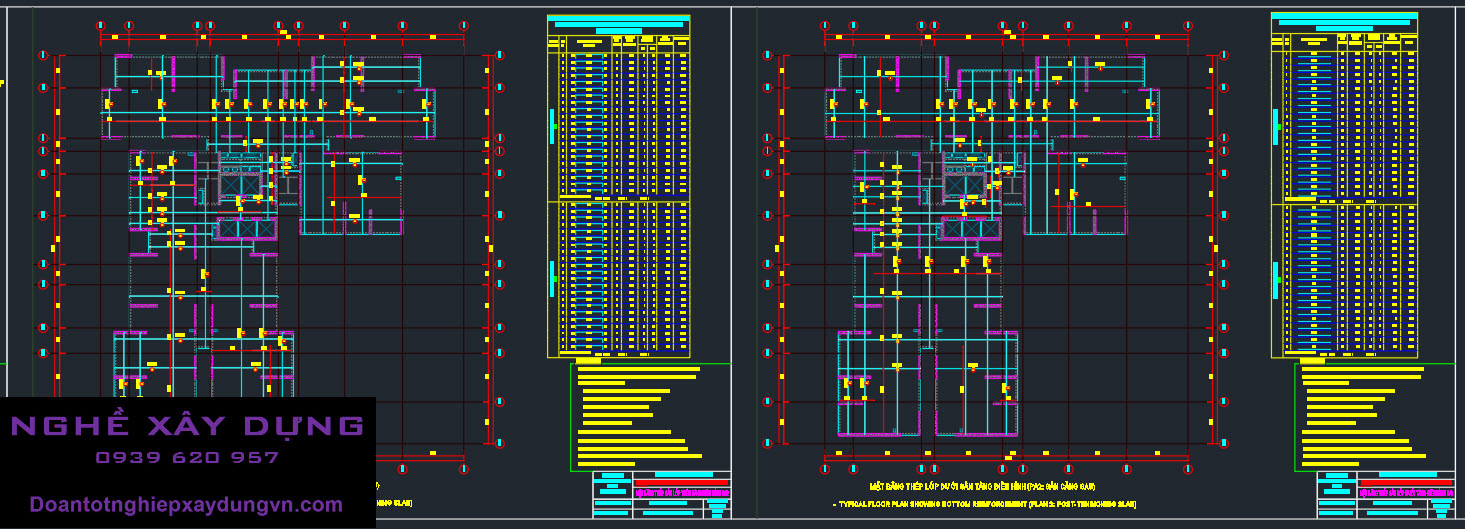

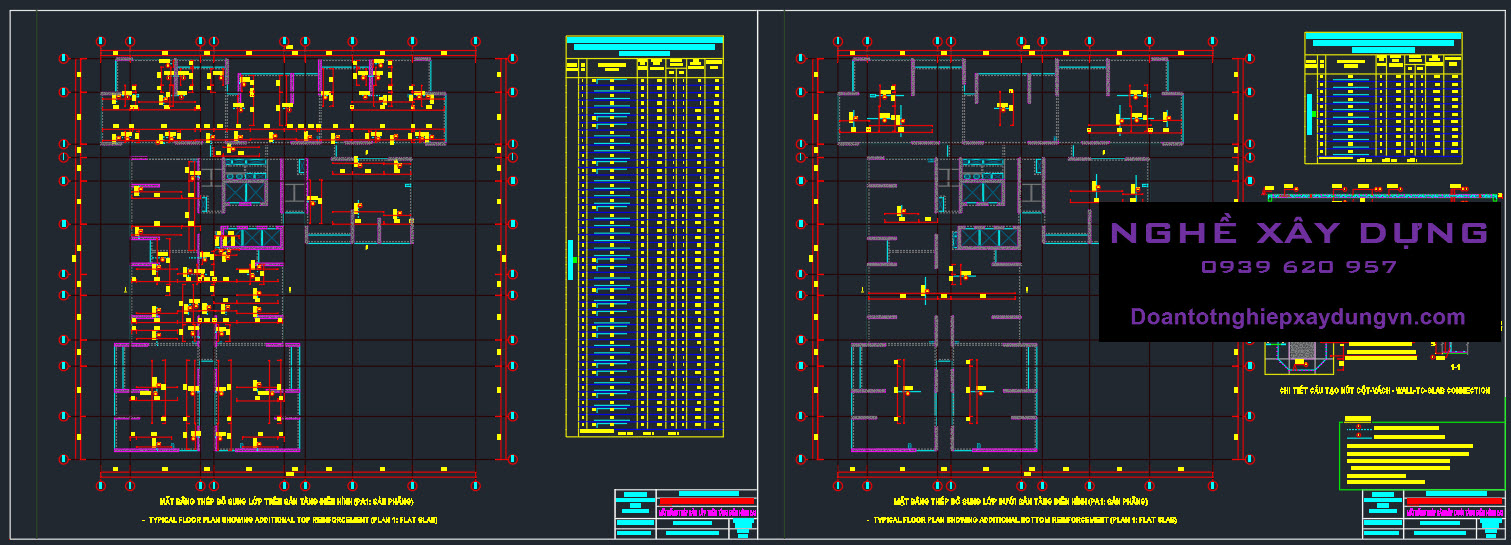

Bản vẽ 1: Mặt bằng bố trí thép lớp trên sàn tầng điển hình
Bản vẽ 2: Mặt bằng bố trí thép lớp dưới sàn tầng điển hình
Bản vẽ ứng lực trước phương pháp căng sau

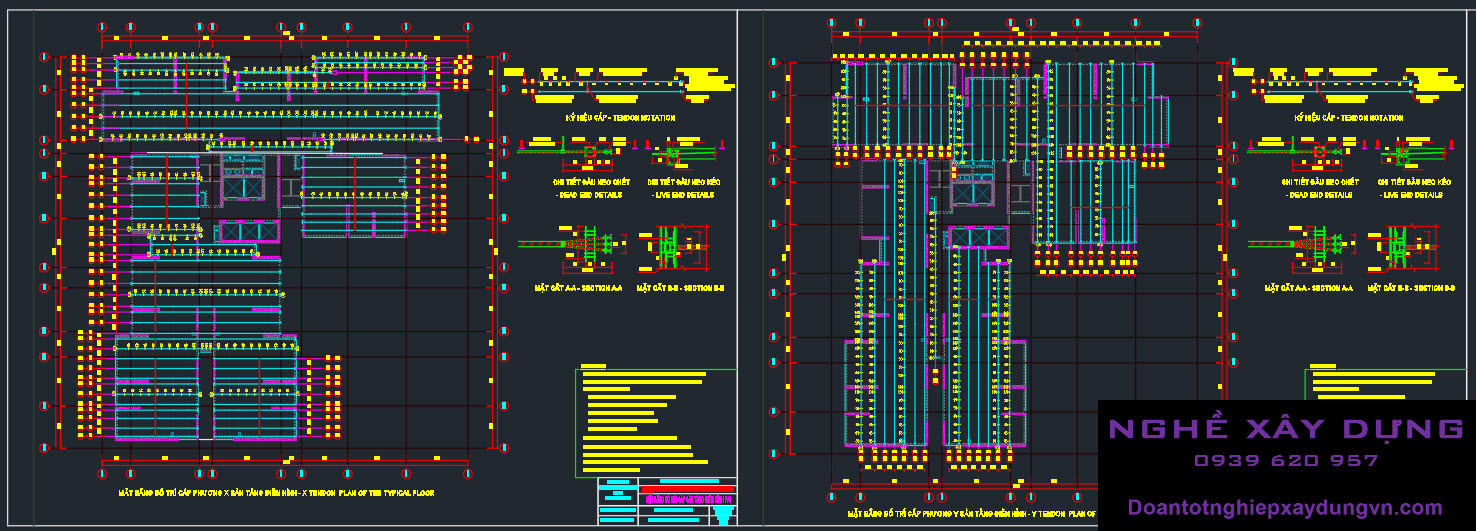

Bản vẽ 1,2: Mặt bằng bố trí cáp sàn tầng điển hình
Bản vẽ 3: Mặt bằng bố trí thép lớp trên sàn tầng điển hình
Bản vẽ 4: Mặt bằng bố trí thép lớp dưới sàn tầng điển hình
Bản vẽ 5: Mặt bằng bố trí thép chống chọc thủng

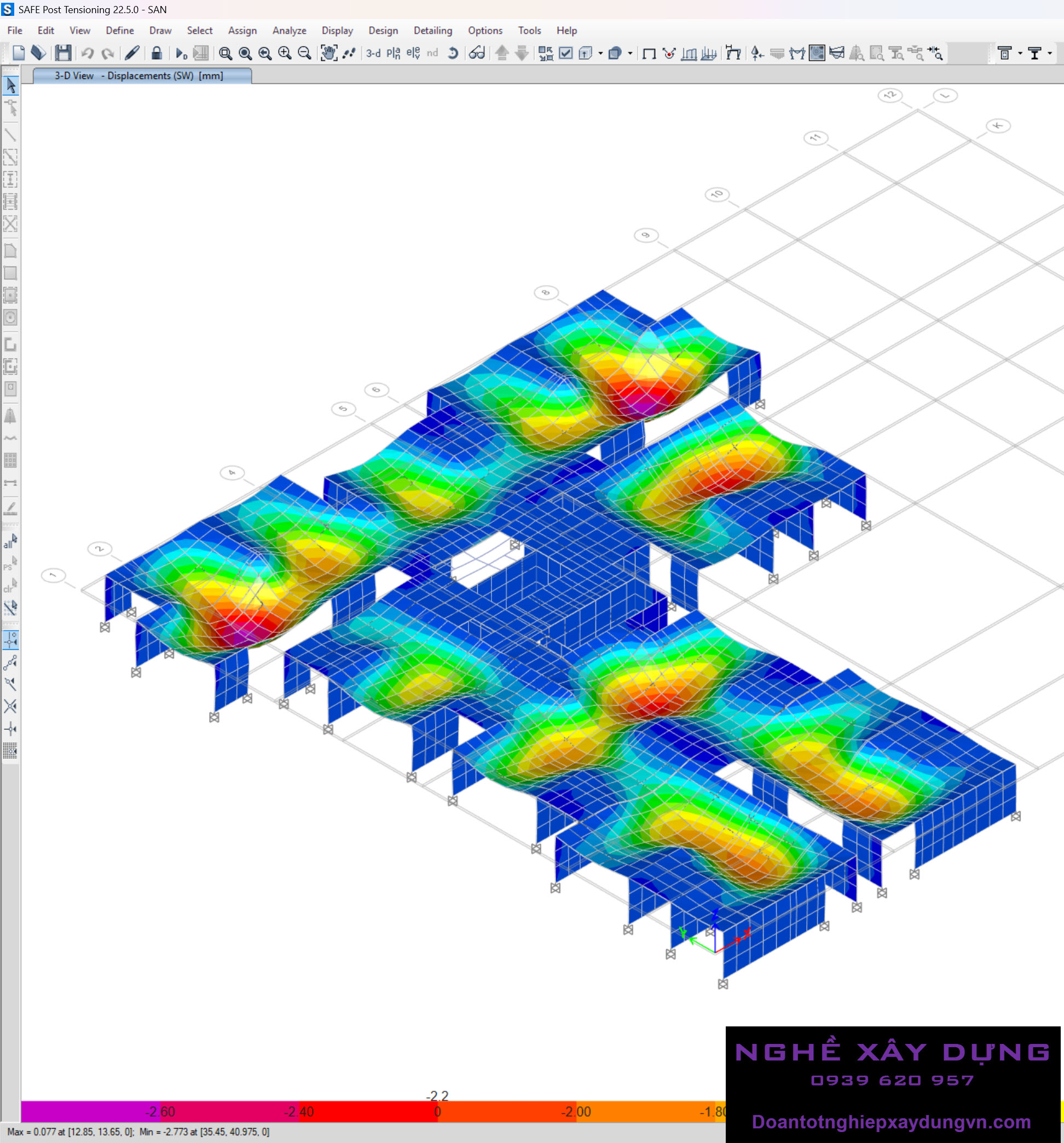

4. File safe V22.5 (.fdb): mô hình sàn
5. File adapt builder 2015 (.adm)
6. File excel
- 1 file tính thép sàn
- 1 file kiểm tra chọc thủng sàn
- 1 file kiểm tra rung động sàn do bước chân người
III. Thiết kế kết cấu
Phần 1: Thuyết minh (31 trang)

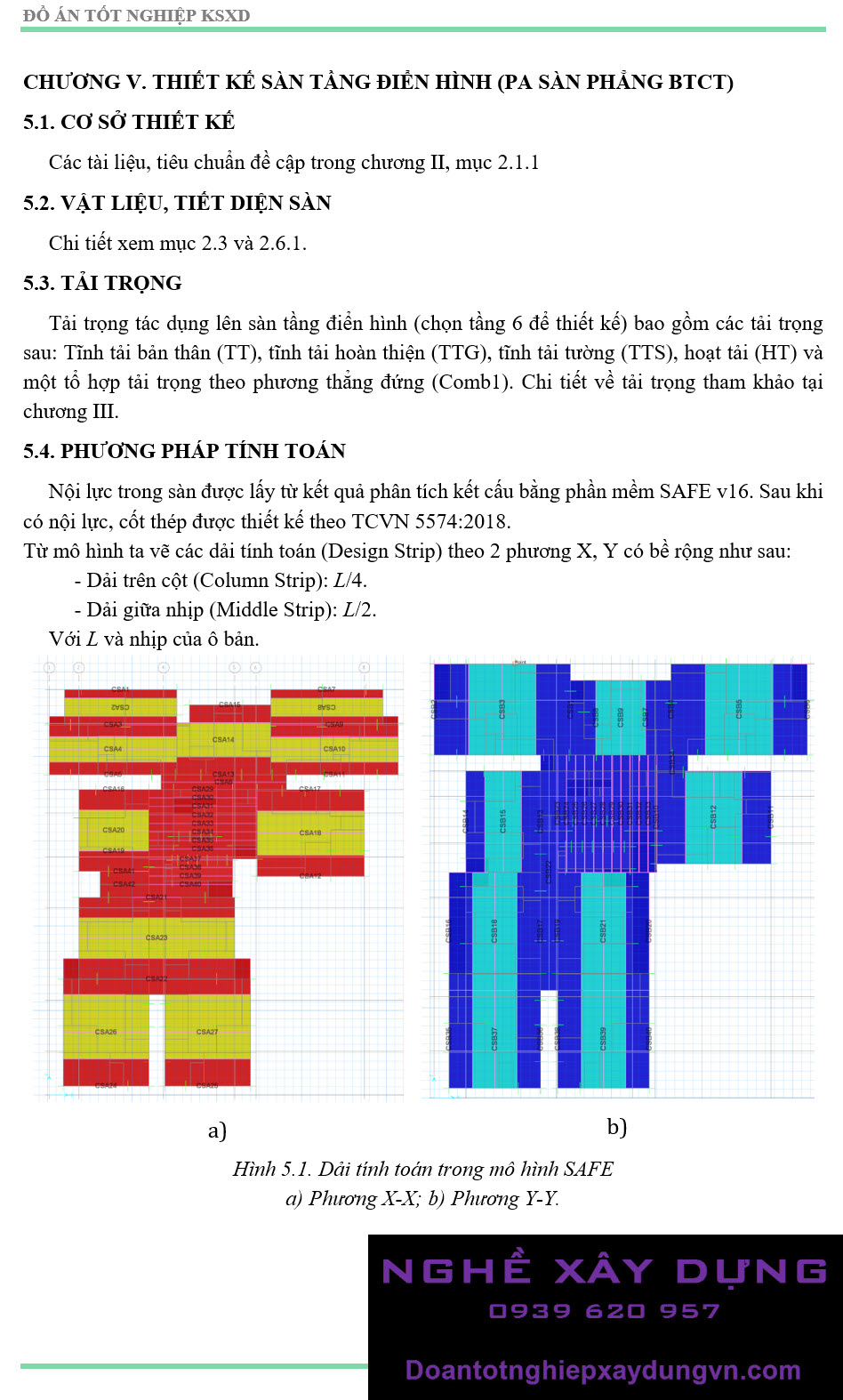

PHƯƠNG ÁN 1: THIẾT KẾ SÀN PHẲNG BÊ TÔNG CỐT THÉP
TIÊU CHUẨN THIẾT KẾ: TCVN5574:2018
1. Cơ sở thiết kế
2. Vật liệu, tiết diện sàn
3. Tải trọng
4. Phương pháp tính toán
5. Kiểm tra độ võng của sàn
6. Xử lý bê tông vùng giao vách và dầm, sàn
PHƯƠNG ÁN 2: THIẾT KẾ DỰ ỨNG LỰC BÊ TÔNG CỐT THÉP PHƯƠNG PHÁP CĂNG SAU VỚI CÁP BÁM DÍNH (Bonded tendon)
TIÊU CHUẨN THIẾT KẾ: EUROCODE 2
1. Cơ sở thiết kế
2. Các bước thiết kế sàn dự ứng lực căng sau
3. Tính toán theo TTGH I
3.1. Tổ hợp tải trọng
3.2. Tính toán khả năng chịu uốn
3.3. Tính toán khả năng chịu cắt
4. Tính toán theo TTGH II
5. Cốt thép tối thiểu
6. Yêu cầu về cấu tạo
7. Nội dung tính toán
7.1. Lựa chọn sơ bộ kích thước sàn và tải trọng tác dụng
7.2. Xây dựng mô hình
7.3. Vật liệu và tiêu chuẩn sử dụng
7.4. Tải trọng và tổ hợp tải trọng
7.5. Xây dựng đường truyền tải trọng
7.6. Bố trí cáp và vẽ quỹ đạo cáp
7.7. Chia lưới phần tử hữu hạn
7.8. Phân tích và kiểm tra ứng suất
7.9. Kiểm tra độ võng của sàn
7.10. Kiểm tra cấu kiện ở trạng thái giới hạn cực hạn (Strength)
7.11. Phân tích rung động của sàn do bước chân con người: Theo tiêu chuẩn ATC-99
Phần 2: Phụ lục thuyết minh (126 trang)
Phụ lục 2: Tĩnh tải và hoạt tải
Phụ lục 4: Tổ hợp tải trọng
Phụ lục 6: Thiết kế sàn tầng điển hình (pa sàn phẳng btct)
Phụ lục 7: Xử lí bê tông vùng giao vách và dầm, sàn
Phụ lục 8: Thiết kế sàn tầng điển hình (pa sàn căng sau)
8.1. KIỂM TRA ỨNG SUẤT, BỀ RỘNG VẾT NỨT, ĐỘ VÕNG
8.1.1. Kiểm tra ứng suất ở trạng thái giới hạn sử dụng
8.1.2. Kiểm tra ứng suất ở giai đoạn căng kéo
8.1.3. Kiểm tra bề rộng vết nứt
8.1.4. Độ võng
8.2. YÊU CẦU VỀ CẤU TẠO
8.2.1. Lớp bê tông bảo vệ
8.2.2. Bố trí cáp trên mặt bằng
8.2.3. Khoảng cách cáp
8.2.4. Gối đỡ cáp
8.2.5. Bố trí thép thường
8.2.6. Lỗ mở trên sàn
8.3. KẾT QUẢ KIỂM TRA ỨNG SUẤT VÀ ĐỘ VÕNG
8.4. KẾT QUẢ KIỂM TRA CHỌC THỦNG
IV. Điểm hay
. Bài làm được đánh giá rất cao từ hội đồng
. Bài làm nằm trong đồ án đạt giải khuyến khích loa thành
. Bài làm tính toán vấn đề rất hay: phân tích rung động do bước chân con người
. Tác giả trình bày thuyết minh rất mạch lạc, khoa học ở từng chương đều nêu rõ 3 phần: Tiêu chuẩn áp dụng – Phương án chọn – Phương pháp tính toán
. Bản vẽ cực kỳ chi tiết 2 phương án sàn
. Bài làm trình bày cực kỳ chi tiết công thức tính toán:
+ Viện dẫn rõ ràng các mục tính toán, bảng biểu từ tiêu chuẩn
+ Chụp hình rõ ràng cách bố trí cáp

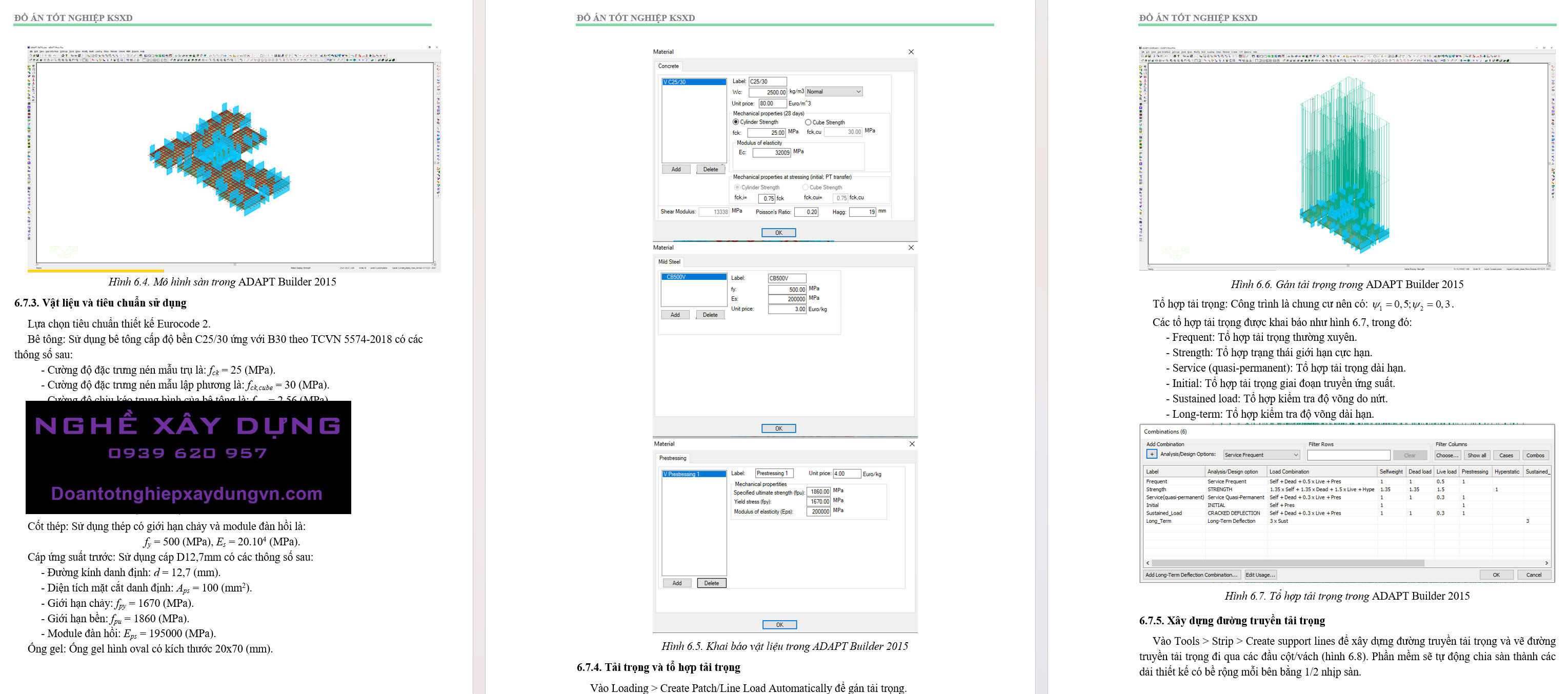

+ Chụp hình rõ ràng và ghi chú cách nhập: các bước mô hình adapt builder
+ Tất cả quy trình tính đều được chụp hình chỉ dẫn theo tiêu chuẩn và hình ảnh cách thức nhập bằng phần mềm kết cấu tương ứng phía trên, và trình bày cách tính toán cụ thể phía dưới
+ Chỉ rõ cách xây dựng mô hình
+ Chỉ rõ các thông số khi nhập vào Adapt Builder: Chụp hình minh họa cụ thể
. Giúp bạn đọc chắc chắn tự thiết kế được sàn bê tông cốt thép ứng lực trước
