Đồ án môn học kết cấu bê tông cốt thép 1 – Sàn sườn toàn khối loại bản dầm theo TCVN5574:2018
I. FILE GỬI BẠN
1. Thuyết Minh (word): Hoàn thiện
2. Bản vẽ (cad): Hoàn thiện
3. File etabs (.edb) gồm 1 file: Dầm chính
Các trường hợp tổ hợp tải trọng – Biểu đồ bao momen – Biểu đồ bao lực cắt

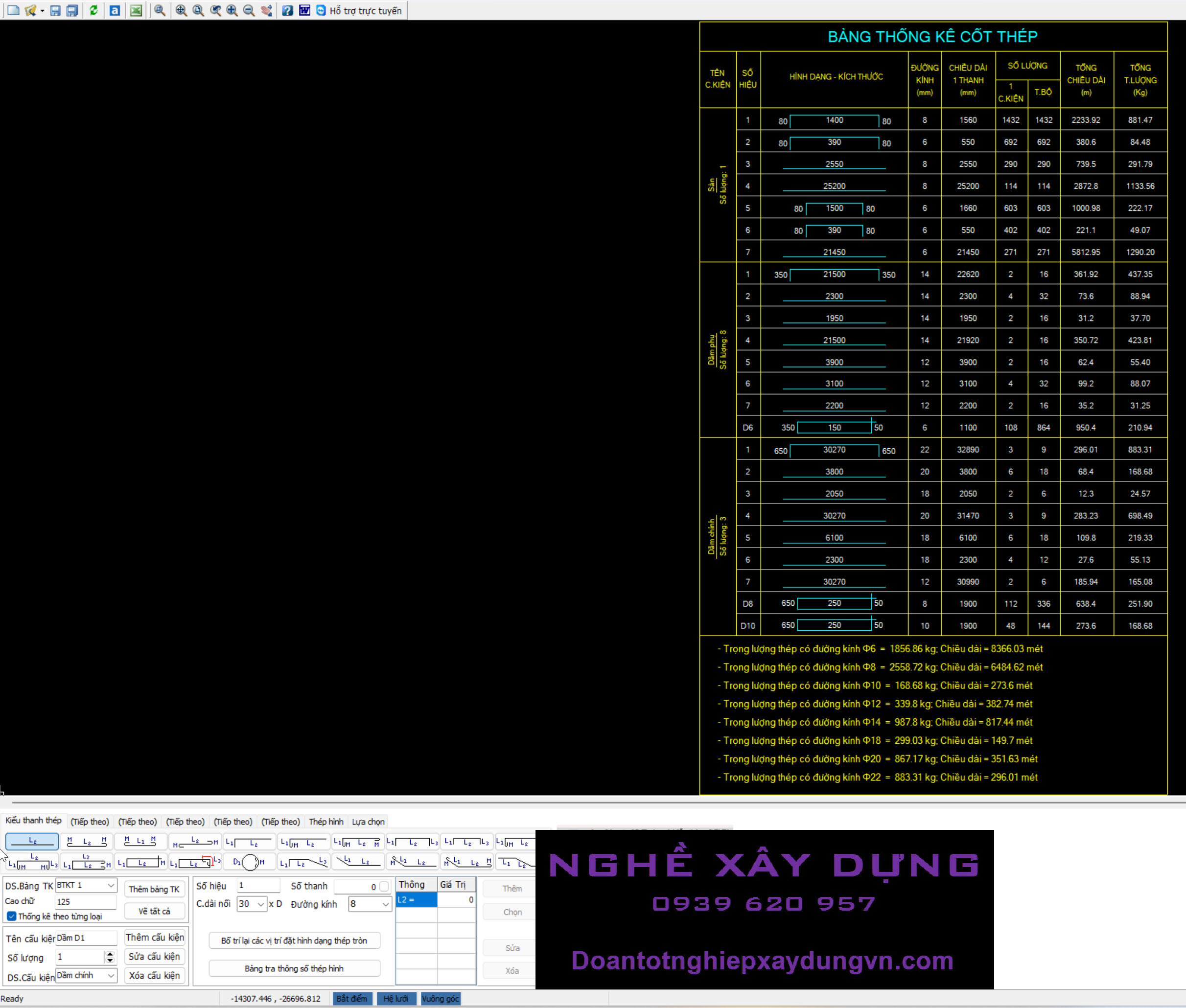

4. File thống kê thép delta tip: Giúp bạn sửa nhanh thép khi thay đổi kích thướt tương tự
II. NỘI DUNG BÀI LÀM
Bài làm áp dụng theo nguyên tắc tính toán và thiết kế kết cấu đúng theo thiết kế thực tế và theo tiêu chuẩn xây dựng Việt Nam TCVN5574:2018
Bài làm giải quyết cụ thể rõ ràng những vấn đề sau
1. Xử lý số liệu đề bài
+ Giải pháp vật liệu
+ Cơ sở lý thuyết tính toán cốt thép: Cốt thép dọc và cốt thép đai
+ Cấu tạo cốt thép trong dầm chính và dầm phụ
+ Nguyên tắc neo, nối cốt thép
+ Sơ bộ kích thướt tiết diện các cấu kiện: sàn – dầm – cột
2. Thiết kế kết cấu sàn
+ Sơ đồ tính bản sàn
+ Xác định nhịp tính toán
+ Xác định tải trọng tính toán
+ Tính thép cho bản sàn:
Thép dọc: Tính toán vùng giảm thép
Thép đai (Kiểm tra khả năng chịu cắt của sàn)
+ Nguyên tắc bố trí thép sàn:
Thép chịu lực
Thép cấu tạo
Thép theo phương cạnh dài
Neo cốt thép: Tính toán chi tiết
3. Thiết kế kết cấu dầm phụ
+ Sơ đồ tính
+ Xác định tải trọng
+ Xác định hình bao nội lực (Tra bảng): moment và lực cắt
+ Tính thép cho dầm
Thép dọc: tính theo tiết diện chữ T
Thép đai, cốt thép ngang: Công thức tính toán theo TCVN5574:2018
+ Tính khả năng chịu lực của tiết diện và vẽ biểu đồ bao vật liệu
+ Xác định đoạn kéo dài cốt thép (Sử dụng lực cắt tại tiết diện cắt lý thuyết)
4. Thiết kế kết cấu dầm chính
+ Sơ đồ tính
+ Xác định tải trọng
+ Tính và vẽ biểu đồ bao moment và biểu đồ bao lực cắt

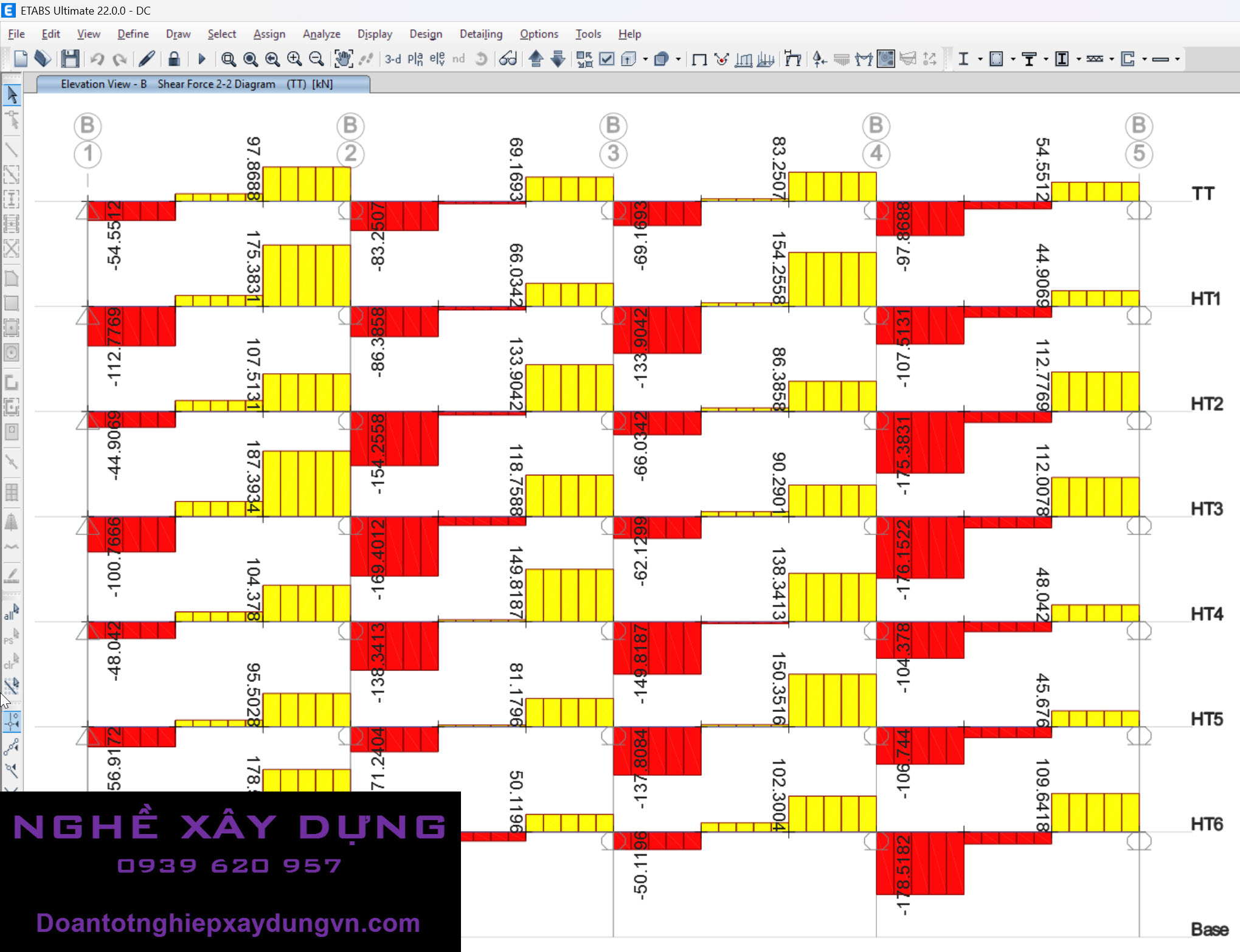

Sử dụng phần mềm Etabs để vẽ các trường hợp tải trọng
Sau đó xuất nội lực từng trường hợp
Vẽ chồng tất cả các biểu đồ momen (lực cắt) vào cùng một trục, cùng một tỷ lệ Lúc này biểu đồ bao chính là nhánh bao ngoài cùng
+ Tính thép cho dầm
Thép dọc: tính theo tiết diện chữ T và có sử dụng cốt thép giá
Thép ngang: Thép đai và cốt treo dạng đai
+ Tính khả năng chịu lực của tiết diện và vẽ biểu đồ bao vật liệu
+ Xác định đoạn kéo dài cốt thép (Sử dụng lực cắt tại tiết diện cắt lý thuyết)
III. ĐIỂM HAY
1. Phần Bản vẽ:
Rất hiếm bài làm vẽ toàn bộ thép trên mặt bằng sàn, và bản vẽ chi tiết vùng giảm thép
Rất hiếm bài làm phân vùng bản vẽ theo từng ô: Giúp bạn đọc rất dễ nắm bắt bố cục bản vẽ và đọc hiểu bản vẽ rất dễ dàng
Được trình bày hoàn thiện với các nét vẽ được lấy theo chuẩn của công các công trình thực tế
2. Phần tính sàn:
Rất hiếm bài làm có tính toán và vẽ chi tiết vùng giảm thép
Rất hiếm bài làm triển khai công thức tính toán đoạn neo thép sàn vào dầm
3. Rất hiếm bài làm BTCT1 tính toán theo chuẩn TCVN5574:2018 (thường chỉ áp dụng cho đồ án tốt nghiệp) vì tiêu chuẩn khá phức tạp so với giới hạn kiến thức của sinh viên lúc này.
4. Rất hiếm bài làm tính toán rất chi tiết: với công thức tổng quát giải thích từng ký hiệu được ghi bên trên và thế số trực tiếp bên dưới rất rõ ràng dễ hiểu.
Giúp bạn đọc nắm rõ cơ bản từng bước để dễ dàng tiếp cận và tính thép theo TCVN5574:2018
